Wheels Hand Build for 32mm Tires

手組みホイール (32mm用)

経　緯：　目指すは「太くて軽いホイール」 :

今まで義父(77歳)のバイクは、シクロクロス用のフレームにホイールはロード用で 32mm のタイヤを履かせていた。

ロード用ホイールに 32mm のタイヤではリム幅が狭すぎるのが以前から気になっていたのだが、一般に売っている
「完組ホイール」でリム幅が広いものとなると、街乗りのクロスバイク用で重いモノしか手に入らないので、
仕方なくロード用を使っていた。

サイクルメンテナンス社の DVD[ホイール組みの達人] はずっと以前から持っていて、何回視ても飽きないが
宝の持ち腐れ状態とも言えるので、今回一念発起して自分でホイールを組む事にした。

基本的にDVDの通りに作業を進めれば、殆ど問題なく出来上がった。
(DVDの手順にない事をすると、NGになってしまい結局DVDの手順に戻った)


使用工具類：
今回新規購入したのは、スポークホルダだけ。あとは全て所有済み。







種類

メーカー

商品名･型式

備考




スポークホルダ

PARKTOOL

BSH-4

スポークがエアロ(扁平/Blade)の場合は必須




スポークレンチ

PARKTOOL

SW-40C (Black)






振取台

PARKTOOL

TS-2.2

普段はロードとママチャリのメンテナンスの振れ取りにしか

		使ってなかったが、やっと「まともな」日の目を見る事に。





スポークテンションメーター

PARKTOOL

TM-1

組み込み途中と、最後の確認に必要




センターゲージ

PARKTOOL

WAG-4

組み込み途中と、最後の確認に必要




スポークネジ切り器

HOZAN

C-700

まさか使う事になるとは思わなかった、あってよかった。




マイナス ドライバ





少し細い 4.5mm (大中小の中) が丁度よかった




パーツ皿など










ケミカル





デュラグリスと普通のチェーン油だけを使った



各パーツ選定：
リム：      32mmのタイヤに適合する内幅が17mm以上で、軽いものということでサンエクシードのシャイニーリム。
ハブ：      とにかく軽いものということで、TNI のエボリューションハブ。
スポーク：  軽くて空気抵抗が少ない、これだけは贅沢にということで、DT SWISS の AEROLITE。
タイヤ：    軽くてMade in JAPAN をということで、Panaracer リブモPT。
リムテープ：特にこだわらない(近所のショップで手に入るもの)。
チューブ：  特にこだわらない(近所のショップで手に入るもの)。
クイック：  余っているものを流用。





品目

メーカー

商品名･型式

公称重量(片輪)
TheoreticalWeight

実測重量(片輪)
ActualWeight

数量






 リム

SUNXCD

Shiny RIM SXR702

 490g

 494g

 2






 スポーク

DT Swiss

AEROLITE

 139g

 153g

 64






ニップル

DT Swiss

DT STANDARD ALU
(スポークに付属 アルミ製)

10g

 10g

 64






フロントハブ

TNI

Evolution HUB Front 32H

 85g

 78g

 1

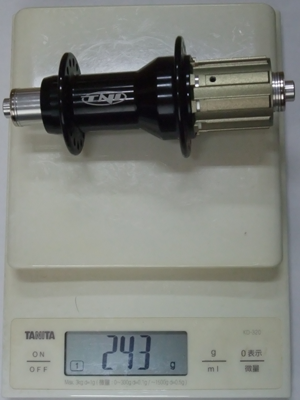

リアハブ

TNI

Evolution HUB Rear (forSHIMANO) 32H

 242g

 243g

 1










Front TotalWeight

724g

735g












Rear TotalWeight

881g

900g











品目

メーカー

商品名･型式

公開重量(片輪)
TheoreticalWeight

実測重量(片輪)
ActualWeight

数量





タイヤ

Panaracer

RiBMo PT

 410g

 431g

 2






チューブ

 SCHWALBE

SV17 (700x28-45C 仏式40mm)

 150g

 159g

 2






リムテープ

SCHWALBE

18-622



29g

2






スポーク長計算：
今回はFrontをラジアル組(Radial)に、RearのLをラジアル組(Radial)、Rを6本組(3 Cross)とする。

ネットの情報ではリムの内径が判然とせずスポーク長の計算ができなかったので、まずリムとハブを
先行入手して必要部分を採寸計測。






DVD[ホイール組みの達人]のパッケージの裏面通りに計算。







Front
 ラジアル組

Rear-L
 ラジアル組

Rear-R
6本組




リム半径 : a

 301   mm

 301   mm

 301   mm




スポーク穴ピッチ半径 : b

 15   mm

 20.25mm

 24.5 mm




ハブ中心から
フランジまでの距離 : c

 32.5 mm

 36.6 mm

 17.4 mm





cosα

1

1

0.3827






計算結果

 287   mm

 282   mm

 292   mm



※ 後述するが、DT AEROLITE スポークは上記計算結果より 1mm ～ 2mm 短く注文すべきだった。


スポーク 発注納品：
スポーク長を約2mm刻みでバラ売りしてくれる タキザワ さんのWebで発注。今回のハブはBlackなので問題ないが、
AEROLITEはBlackしか選択肢がない。

翌日タキザワ さんのお姉さんから丁寧な電話があり、「ブラックのニップルが在庫切れなのでシルバーでいいですか？」
と相談された。こだわらないし、リムが綺麗なシルバーでむしろ丁度いいので快諾。
その翌日に届いた。


ニップルは67個同梱されてきた。予備が3つあるのはありがたい。


組み込み：
DVD[ホイール組みの達人]の手順通りに作業を進めれば、全く問題は起こらない筈だったが。。。


問題発生：
スポークテンションを徐々に上げていき、「振れ取り」の段階で一つ問題が発生した。

スポーク 64本 中の 3本 がスレッド(ねじ山)を使い切ったらしく、それ以上はニップルが回らなくなった。
無理に締めようとすると、スポークホルダよりニップル側が「よじれ」そうになる。

リム側からニップルを観察すると、全てのスポークがニップルから微妙に飛び出し始めてる。
スポークテンションメーターで全体を測ると、まだ少しテンションが足りない。
(スポークテンションは「これ」という絶対値がないので困るが。今回は最大110kgfと決めていた。)

スポーク長の計算は間違いないので、どうも DT AEROLITE スポークは テンションを上げると微妙に伸びる
性質があるのではないだろうか。


解決：
幸いにも スポークネジ切り器 を持っていたので、回らなくなったスポークを一旦外して、スレッド部の長さを
少し延長して難を逃れた。計算結果より 1mm ～ 2mm 短く注文すべきだった。


それ以外は特に問題は起こらず、DVD[ホイール組みの達人]の性能の高さに改めて感服した。


完成：



フレームはチタン製のシクロ仕様。
漕ぎ出しが軽やかで、巡航中は柔らかく滑らかで乗りやすい。ちょっとした逸品にグレードアップした。
