IPnuts 4.0r3 de VPN ～東京の設定～

1.初期設定 1 2.初期設定 2 3.PPPoEの設定　（加入プロバイダへの接続） 4.IPsecデバイスの設定 5.フォワードフィルタの設定 6.受信フィルタの設定 7.IPsecのローカル設定 8.札幌 (固定IP) とのIPsecの設定 9.横浜 (不定アドレス) とのIPsecの設定

初期設定 1

●rootのパスワード変更。コンソールからrootでログイン(デフォルトパスワードはなし) rootのパスワードを設定する。

# passwd Changing password for root Enter the new password (minimum of 5, maximum of 8 characters) Please use a combination of upper and lower case letters and numbers. Enter new password: ******** Re-enter new password: ******** Password changed. ●ユーザー追加。 sshでログインするための自分のアカウント(例：myacount)を追加する。

# adduser myacount adduser: /home/myacount: No such file or directory adduser: /home/myacount: No such file or directory adduser: /home/myacount: No such file or directory Changing password for myacount Enter the new password (minimum of 5, maximum of 8 characters) Please use a combination of upper and lower case letters and numbers. Enter new password: ******** Re-enter new password: ******** Password changed. ●sshログイン制限。 rootアカウントでのsshログインを不許可にする。 viでsshd_configを開く。

# vi /etc/ssh/sshd_config 以下の内容を追加して保存する。

PermitRootLogin no ●telnetの無効化。 telnetでログインできなくする。（リモートからのコンソールはすべてsshを使用する） viでinetd.confを開く。

# vi /etc/inetd.conf 以下のようにtelnetの行をコメントアウトして保存する。

#　telnet stream tcp nowait root.telnetd /usr/sbin/tcpd /usr/sbin/in.telnetd ●追加NICの認識。追加NIC(3Com 3C905C-TX)を認識させる。 viでモジュール設定ファイルを開く。

# vi /etc/modules 3c59xを最下行に追加して保存。

8390 mii ne2k-pci 8139too e100 3c59x ●容量確保。ログを減す設定。 viでsyslog.confを開く。

# vi /etc/syslog.conf 以下のようにmessagesの部分を全てコメントアウト。

#*.=info;*.=notice;*.=warn;\ # auth,authpriv.none;\ # cron,daemon.none;\ # mail,news.none -/var/log/messages syslogからkernelログを外すため、以下のように変更して保存。※空白はTab

*;kern,auth,authpriv.none -/var/log/syslog ●設定の保存。設定を保存

# save_conf Creating config.lrp Please wait: New Package: -rw-r--r-- 1 root root 10762 Dec 18 02:43 /tmp/config.lrp Old Package: -rwxr-xr-x 1 root root 473 Apr 22 2003 /var/lib/lrpkg/mnt/config.lrp Filesystem 1k-blocks Used Available Use% Mounted on /dev/boot 1424 244 1180 17% /usr/lib/lrpkg/mnt Enough freespace? (y/N) y Copying config.lrp Please wait: 再起動させる。

# reboot

初期設定 2

●webminへのログイン。端末のブラウザでwebminにログイン URL：http://192.168.0.1/

デフォルトユーザー名：webadmin デフォルトパスワード：free

●webminのパスワードを変更する。パスワード変更をクリック。

新しいパスワードを入力して「設定」ボタンをクリック。

ID・パスワードを入力するように促されるので、ユーザー名：webadmin パスワード：変更したパスワード

で再ログイン ●IPアドレスの変更。ネットワークの基本設定をクリック。

eth0のIPアドレスを東京のLAN環境に合うIPアドレスに変更してsaveボタンを押す。

●設定変更の実行。ネットワークの設定変更の実行をクリック。

「ネットワークを再起動します」の「実行」ボタンをクリックすると、IPアドレス変更が実行される。

ブラウザのURLに設定した新しいIPアドレスを入力して再びWebminにログインする。

PPPoEの設定　（ pppoe0 固定IP対応の加入プロバイダへの接続）

特にVPNは意識せず、普通に設定する。ネットワークのデバイスをクリック。

PPPoEをクリック。

チェック（Edit)をクリック。

Nameに任意の適当な名前を入力。 PPPoE ethernet portに「 2 eth1- OUT」を選択。 Login IDを入力。 Password をPasswordと(comfirmation)に入力。 kernel modeにチェック。「save」ボタンをクリック。

ネットワークのデバイスをクリック。

eth1のdevice groupに設定されているOUTを外す。

最下行に設定したPPPoEが追加されているので、device port numberのnot useを3に変更。 device groupにOUTを追加

「save」ボタンをクリック。

ネットワークの基本設定をクリック。

eth1のstatic/dhcp列がdhcpになっているので、otherに変更。

「save」ボタンをクリック。

DNSマスカレードをクリック。

「有効／無効有効にするにはチェックしてください。」のチェックを入れる。

「save」ボタンをクリック。

「起動」ボタンをクリック。

設定保存をクリック。

「設定保存」ボタンをクリック。

ネットワークの設定変更の実行をクリック。

「ネットワークを再起動します」の「実行」ボタンをクリック。

最初に戻るをクリック。

pppoe0に接続が成功してグローバルIPアドレスが割り当てられていることと、DNSサーバーにプロバイダから設定されたグローバルのDNSサーバーが表示されているかを確認する。

LAN内の端末のデフォルトルートとDNSをIPnutsマシンのIPアドレスに変更し、ブラウザなどから外部に出られるか？を確認する。

IPsecデバイスの設定

ネットワークのデバイスをクリック。

ipsec0 の device port number(0-99) の no use を 10 に変更。 selected に IN を移動。

Save をクリック。

フォワードフィルタの設定

各拠点のプライベートネットワークアドレス間のパケットの通過を許可設定する。

ネットワークのパケット制御をクリック。

フォワードフィルタをクリック。

1行目にはAnyINからAnyOUTへの設定(外に出るための設定）がデフォルトでされているので、 2行目から設定することになる。

2行目の設定。 ActionをNONEからACCEPTに変更。 Sourceをクリック。

オブジェクト選択のサブウィンドウ( IP target: )が開く。東京(自拠点)のプライベートIPネットワークを登録するので、Newボタンをクリック。

NameにTokyo LAN Address Memoに適当な文字列 Portに「1 eth0-IN LAN1」を選択。 IP Addressに東京のLANのネットワークアドレスと、サブネット長を入力。「save」ボタンをクリック。

次に札幌のプライベートIPネットワークアドレスを登録するので、もう一度Newボタンをクリック。

NameにSapporo LAN Address Memoに適当な文字列 Portに「10 ipsec0-IN」を選択。 IP Addressに札幌のLANのネットワークアドレスと、サブネット長を入力。「save」ボタンをクリック。

次に横浜のプライベートIPネットワークアドレスを登録するので、もう一度Newボタンをクリック。

NameにYokohama LAN Address Memoに適当な文字列 Portに「10 ipsec0-IN」を選択。 IP Addressに横浜のLANのネットワークアドレスと、サブネット長を入力。「save」ボタンをクリック。

次に、作成した札幌と横浜のネットワークアドレスをグループ化するので、New Groupボタンをクリック。

NameにSpr and Ykm LAN Memoに適当な文字列。下図のように札幌と横浜のLANアドレス設定を「Drop down heare!」にドラック&ドロップ。「save」ボタンをクリック。

下図のように東京のLANネットワークアドレスを、Sourceにドラック&ドロップ。札幌と横浜のグループをDestinationにドラック&ドロップ。

次にService欄をクリック。

下図のようにサービスのAnyをService欄にドラック&ドロップ。

次にAddrecordボタンをクリックして3行目を作成する。

3行目のActionをNONEからACCEPTに変更。 Sourceをクリック。

下図のように、札幌と横浜のグループをSourceにドラック&ドロップ。東京のLANネットワークアドレスをDestinationにドラック&ドロップ。

次にService欄をクリック。

下図のようにサービスのAnyをService欄にドラック&ドロップ。

seveボタンをクリック。

受信フィルタの設定

他拠点(札幌・横浜）のグローバルIPアドレスからのIPsecでの接続を許可設定する。 ※　横浜はYahooBBで接続されているため非固定のIPアドレスだが、YahooBBの場合地域によってある程度　　ネットワークアドレスが限定できる。(下例は横浜が取得する可能性のあるIPが43.224.243.0/24であった場合)

ネットワークのパケット制御をクリック。

受信フィルタをクリック。

4行目のActionをACCEPTに変更し、Source欄をクリックする。

札幌のグローバルIPアドレスを登録するので、Newボタンをクリック。

NameにSapporo Global Address Memoに適当な文字列 Portに「3 pppoe0- OUT」を選択。 IP Addressに札幌の固定IPアドレスを入力。 saveボタンをクリック。

引き続き、横浜のグローバルネットワークアドレスを登録するので、Newボタンをクリック。

NameにYokohama Global Network Memoに適当な文字列 Portに「3 pppoe0- OUT」を選択。 IP Addressに横浜で割り当てられる可能性のあるネットワークを入力。 saveボタンをクリック。

次に、作成した札幌と横浜のグローバルアドレスをグループ化するので、New Groupをクリックする。

NameにSpr and Ykm Global Memoに適当な文字列。札幌と横浜のグローバルアドレスを「Drop down here!」にドラック&ドロップ。 Saveボタンを押す。

Source欄に作成した札幌と横浜のグローバルアドレスグループをドラック&ドロップ。

次に、Service欄をクリック。

下図のように、B27 IPsec をドラック&ドロップ。

saveボタンを押して設定を保存する。

IPsecのローカル設定

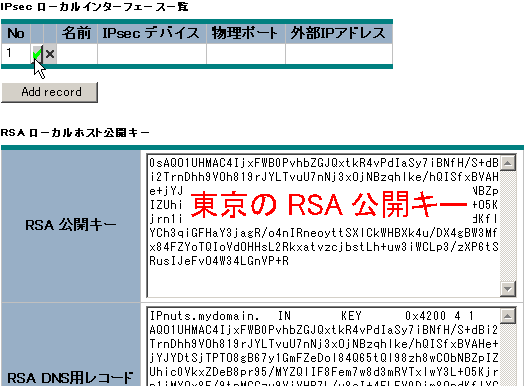

IPsecのローカルインターフェイスを作成する。 IPsecをクリック。

IPsec ローカルインターフェース一覧の1行目のeditをクリック。

名前にTokyoを入力。デバイスに「3 pppoe0- OUT」を選択。外部アドレスに東京のグローバル固定IPアドレスを入力。接続ローカル名に「TokyoLAN」と入力。（後の設定でこの名前を使用する）ネットワークアドレスに東京のローカルIPネットワークを入力。ネットマスクを選択。 saveボタンをクリック。

札幌 (固定IP) とのIPsecの設定

札幌とIPsec接続するための設定 IPsecをクリック。

リモート接続をクリック。

IPsec接続先IPホスト一覧の1行目のeditをクリック。

名前にSapporoを入力。外部アドレスに札幌のグローバルの固定IPアドレスを入力。 RSA公開キーに札幌のRSA公開キーを貼り付け。ここで一旦saveボタンを押す。

もう一度editをクリック。

Add recordをクリック。

ネットワークアドレスに札幌のLANのプライベートネットワークアドレスを入力。ネットマスクに札幌のプライベートネットワークのサブネットを選択。接続名にSapporoを入力。接続ローカル名に前記ローカル設定で入力した接続ローカル名と同じ名前を入力。 RSA公開キーにチェック。ローカルIDに「Tokyo」を入力。この値は東京と横浜のリモート接続で必要なので、正確に覚えておく。リモートIDに札幌のリモート接続設定でローカルIDに入力したものと同じ値を入力。 DPD無通信タイムアウトに9を9桁(最大値)入力。

saveボタンを押して設定を保存する。

設定保存をクリック。

「設定保存」ボタンをクリック。

ネットワークの設定変更の実行をクリック。

「ネットワークを再起動します」の「実行」ボタンをクリック。

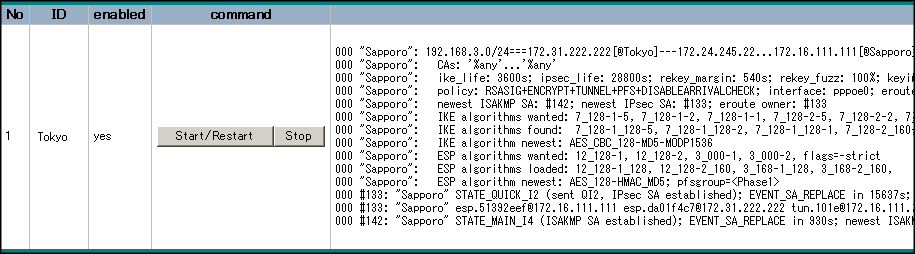

IPsecのリモート接続のSapporoのStatusで以下のように接続状況を確認できる。

横浜 (不定アドレス) とのIPsecの設定

横浜とIPsec接続するための設定 IPsecをクリック。

リモート接続をクリック。

IPsec接続先IPホスト一覧の2行目のeditをクリック。

名前にYokohamaを入力。横浜のIPアドレスは不定なので、外部アドレスは空欄。 RSA公開キーに横浜のRSA公開キーを貼り付け。ここで一旦saveボタンを押す。

もう一度editをクリック。

Add recordをクリック。

ネットワークアドレスに東京のLANのプライベートネットワークアドレスを入力。ネットマスクに東京のプライベートネットワークのサブネットを選択。接続名にYokohamaを入力。接続ローカル名に前記ローカル設定で入力した接続ローカル名と同じ名前を入力。 RSA公開キーにチェック。ローカルIDに「Tokyo」を入力。この値は札幌と横浜のリモート接続で必要なので、正確に覚えておく。リモートIDに横浜のリモート接続設定でローカルIDに入力したものと同じ値を入力。 DPD無通信タイムアウトに9を9桁(最大値)入力。

saveボタンを押して設定を保存する。

設定保存をクリック。

「設定保存」ボタンをクリック。

ネットワークの設定変更の実行をクリック。

「ネットワークを再起動します」の「実行」ボタンをクリック。

IPsecのリモート接続のYokohamaのStatusで以下のように接続状況を確認できる。
